塑料检查井井座选型指南

日期:2021-02-22 16:32:24 / 人气:1080 / 来源:本站

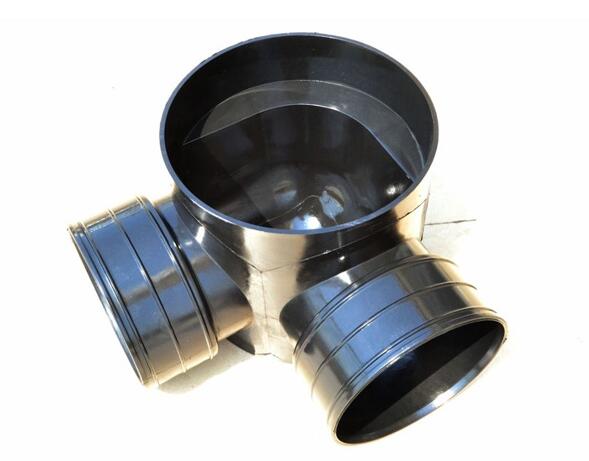

  塑料检查井

雨水管道系统上设置检查井,其井座应符合下列要求:

  1、道路雨水口应采用有沉泥室的井座;

  2、在雨水管道上如设置有沉泥室井座的检查井时,宜设置井筒外径≥450mm的检查井;

  3、其他雨水检查井可采用有流槽的井座。

  下列情况下应采用直通井座:

  1、排水管道管径160mm,且检查井直线距离大于30m;管径≥200mm,且污水检查井直线距离大于40m,雨水检查井直线距离大于50m时;

  2、检查井上下游管道偏转角≤30°,且汇入管不在井座上接入时。

  建筑排出管与接户管在起始检查井井筒相接时,起始检查井的井座如有跌落差可采用直立弯头井座;如管顶平接,可采用弯头井座。

  排水管道水流在检查井处转向时,应根据水流偏转角度选择井座:偏转角30-60°范围内应选择45°弯头井座;偏转角60-90°范围内时应选择90°弯头井座。

  当排水直线管段上有汇入管接入井座时,可根据汇入管连接的角度选择90°三通、45°斜三通、90°汇合三通、90°四通、45°斜四通的井座。

  排出管与接户管相接的井座应符合下列要求:

  1、两根或两根以上≤160mm管径的排出管与接户管相接,排出管管底与接户管管底标高之差小于0.3m,且排出管之间间距较小时,可选用90-45°四通检查井井座直接连接。

  2、两根或两根以上≤160mm管径的排出管与接户管相接,管底标高之差小于0.3m且不受排出管间距限制时,可采用90°三通井座逐一与接户管相接。

  当检查井上下游落差大于2m时,应选用跌水井座。

  当检查井上下游需要气体隔断时,应选用水封井座。




作者:admin
